SVGC(APFC)补偿系统

  • 产品描述

产品概述:

        SVGC(APFC)补偿系统结合了动态补偿和滤除谐波功能,对于系统中比较稳定的无功需量部分可以通过智能电容器进行静态补偿;对于系统中变化快的无功需量部分可通过SVG(APF)快速补偿,对系统谐波进行主动补偿,滤除谐波。该系统既可以满足用户无功补偿的需求,又可以大幅度降低设备成本。



控制过程:

        1) 控制器先检测到系统中存在一定量的谐波后,控制SVG(APF)投入补偿,消除相应次数的谐波大小。
        2) 检测到有感性无功时,控制器会控制SVG(APF)和智能电容器投入补偿感性无功。
        3) 检测到有容性无功时,控制器会控制SVG(APF)投入补偿容性无功。
        当系统侧功率因数达标时,整个补偿过程趋于稳定。



工作模式:

        1) 控制器通过外部CT采样进行数据分析。
        2) 控制器通过485通讯方式对智能电容器进行补偿控制。
        3) 控制器通过485通讯或者光纤通讯对SVG(APF)进行数据传输和补偿控制。



方案特点:

        1) 能充分发挥智能电容器和SVG(APF)的优点,性价比高,补偿容量大,并且能够延长SVG(APF)寿命。
        2) 能实现快速补偿投切,消除谐波,适用于谐波大,补偿要求高的场所。
        3) 补偿过程可控,补偿效果更加好。

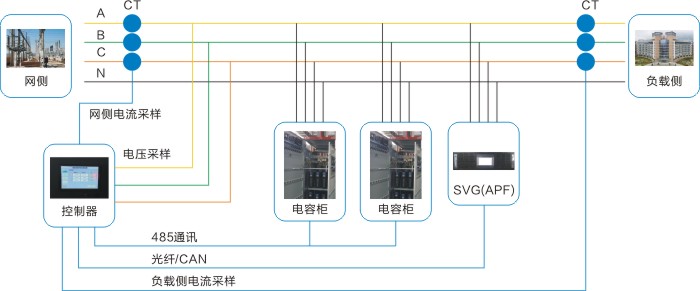

接线图:
