ST-APF-有源电力滤波器

  • 产品描述

产品概述:

        有源电力滤波器(APF)主电路为 IGBT 功率变换器,采用基于瞬时无功功率理论的检测技术,自动跟踪电网谐波变化,具有高度可控性与快速响应性。克服了传统无源滤波器的滤波效果差,容易发生谐振、只能补偿固定次谐波等缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
        ST-APF 系列有源滤波器采用军工级控制芯片,计算能力及抗干扰能力极强,可实现一个控制器集中控制多台有源滤波器并联工作,采用自适应电流平均值控制算法并结合 LCL 拓扑结构,克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点。

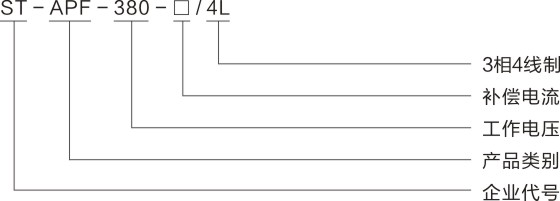

型号说明:



工作原理:

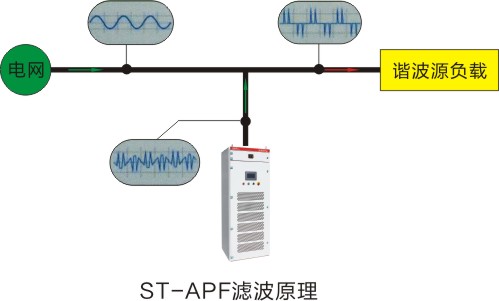

    ST-APF滤波原理:

        ST-APF通过外部互感器CT实时采集电流信号,通过内部检测电路分离出其中的谐波部分,通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流注入电网,实现滤除谐波的功能。

    ST-APF无功补偿原理:

        ST-APF实时检测系统的无功功率,通过IGBT功率变换器产生容性或感性的基波电流,实现动态连续无功补偿,无功补偿的目标功率因数可以通过操作面板设定。

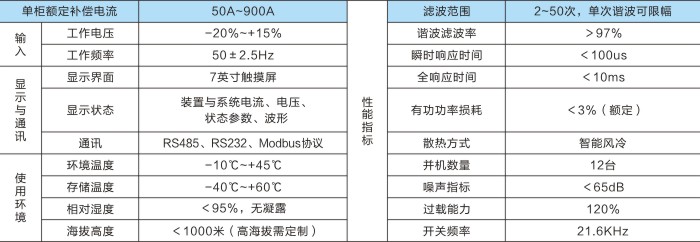

技术参数:



规格参数:

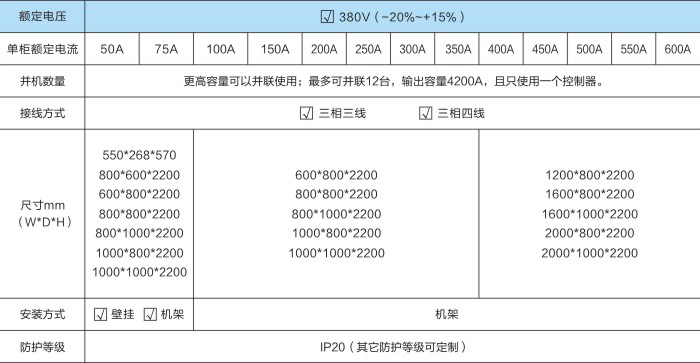

    380V  ST-APF规格参数

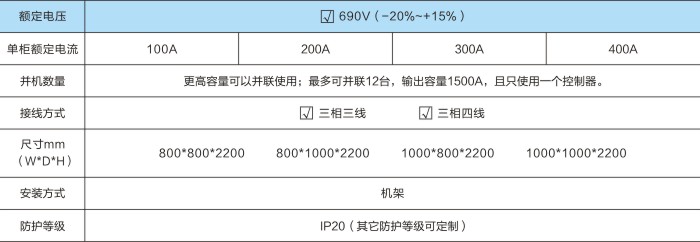

    690V  ST-APF规格参数

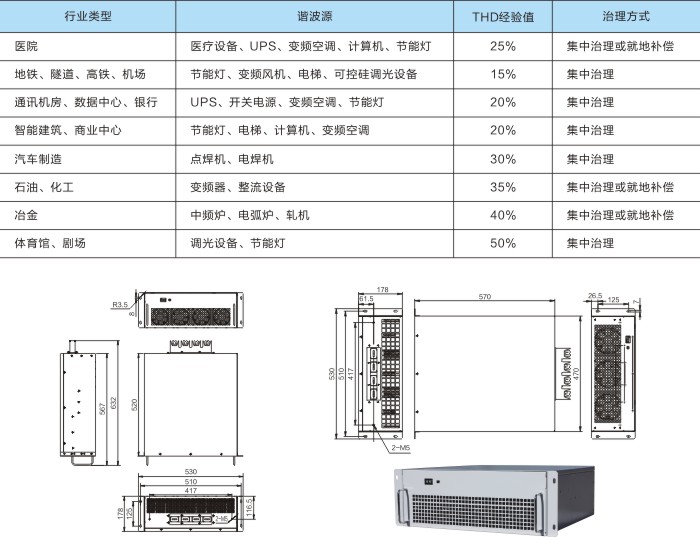

各行业谐波电流畸变率 THDi 经验数据:

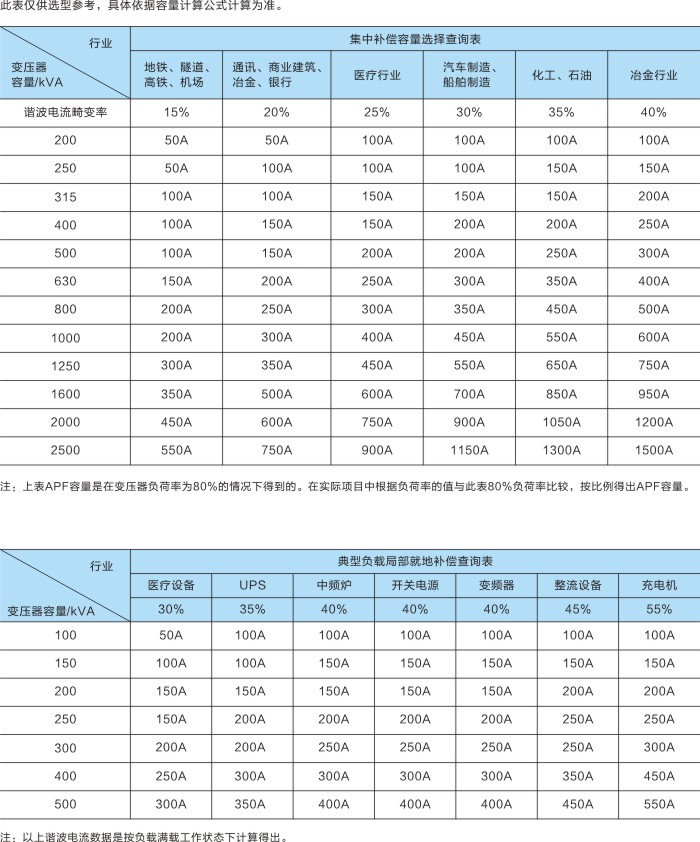

ST-APF 容量速查表
