产品概述：
ST系列智能低压电力电容器装置是应用于0.4kV低压电网的新一代无功补偿装置。它由CPU测控单元、继电器、保护装置、两台（△型）或两台（Y型）低压电力电容器组成一个独立完整的智能补偿单元，替代由传统无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器等多种分散器件组装而成的自动无功补偿装置。ST系列智能电容器组成的低压无功补偿装置具有补偿方式灵活（共补和分补可任意组合）、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿切实达到提高功率因数、改善电压质量、延长电容器使用寿命、节能降损的实际需求。

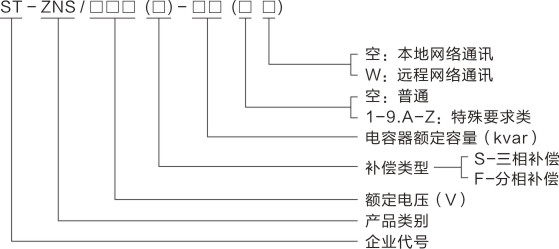

设计选型说明：

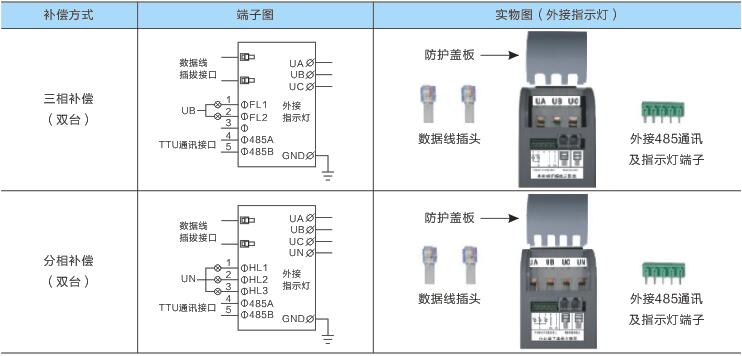

接线端子说明及接线示意图：

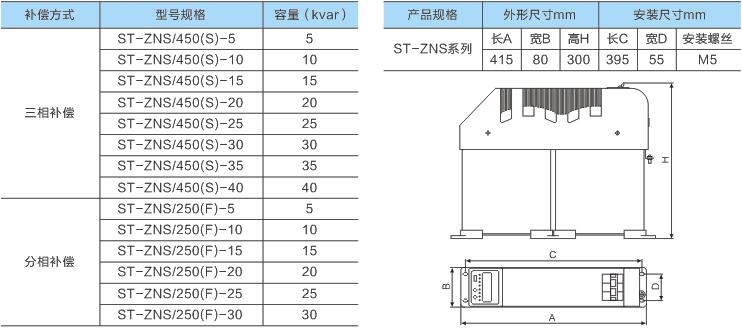

型号尺寸表：
三相共补电容为三相同时补偿，体积小、容量大；分补电容为三相不平衡时候，可以单独对其中一相补偿，一般和三相共补电容结合使用，其占混合补偿的30%左右（具体根据负荷情况决定）。
注：1、具体相关技术参数和具体型号、尺寸（可根据客户需求定制特殊参数规格）请来电咨询：0571-56075557
技术参数：
满足的技术标准
《DL/T842-2003低压并联电容器装置使用条件》《JB/T7117-1993低压并联电容器装置》
《GB/T15576-2008低压无功功率静态补偿装置总技术条件》
环境条件
运输存储温度：-25℃~55℃ 极限工作温度：（电容温度极限） 相对湿度：20%~90% 海拔高度：≤2000m
其他条件：安装地点无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无较强的振动和冲击，无严重霉菌存在。
电源条件
工作电压：共补380V AC，分补230V AC 电压偏差：±20% 工作频率：50±1.5Hz
电压谐波：电压总畸变率不大于5% 功率消耗：≤2W
测量精度
电压、电流：≤0.5% 功率因数：≤±0.01 温度：≤±1℃
可靠性参数
控制数度：100% 投切允许次数：130万次以上 电容容量运行时间衰减率：≤1%/年
年故障率：0.1% 电容器容量投切衰减率：≤0.1%/万次
无功补偿参数
投切间隔时间：10s（可设） 联机数量：每组不超过128台
控制方式
控制信号：多参数模糊控制 取样信号：0~5A
