与薄膜电容器、钽电容器、陶瓷电容器等其他电容器相比，铝电解电容器具有容量大、耐电压高、性价比高的优点，成为不可替代的被动电子元器件。到2018 年全球铝电解电容器的市场需求量将达到48.93 亿元。
铝电解是我们在PCBA加工里面最常遇到的小伙伴了，可是你知道它是怎么生产加工出来的吗？
铝电解电容器主要原材料：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、华司、套管、垫片等。
生产工序：切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等。

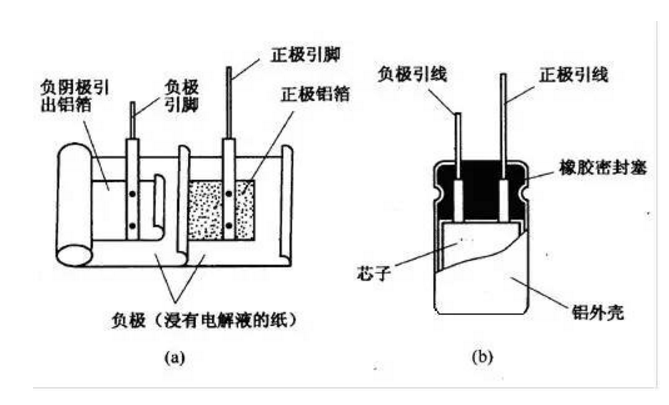

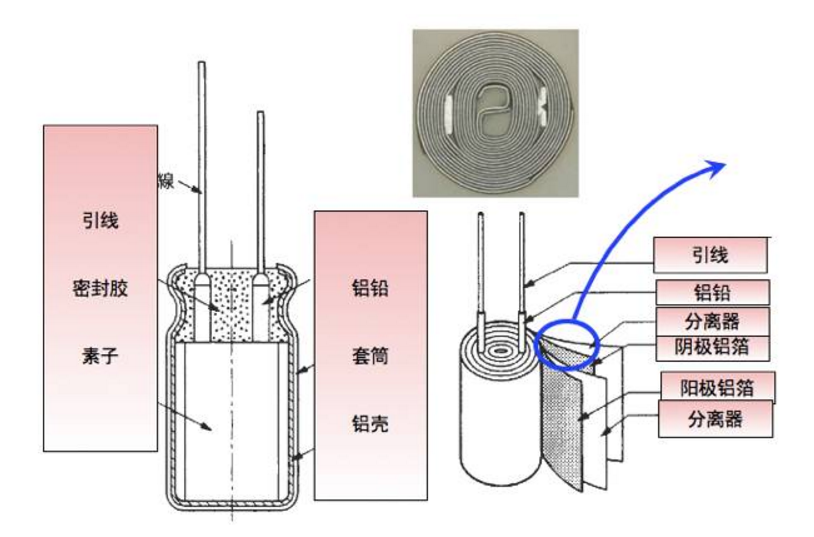

倘若拆开一个铝电解液电容的外壳，你会看到内里是几多层铝箔和几多层电解纸，铝箔和电解纸贴附在一起，卷绕成筒状的机关，这样每两层铝箔中间便是一层吸附了电解液的电解纸了。
铝箔的制造要领。为了增大铝箔和电解质的战争面积，电容中的铝箔的外观并不是平滑的，而是通过电化腐化法，使其外观形成崎岖不屈的形状，这样不妨增大7~8倍的外观积。电化腐化的工艺是较量庞杂的，此中涉及到腐化液的种类、浓度、铝箔的外观状态、腐化的速率、电压的动态均衡等等。
铝箔通过电化腐化后，就要运用化学方法，将其外观氧化成三氧化二铝——也便是铝电解电容的介质。在氧化之后，要仔细检讨三氧化二铝的外观，看是否有雀斑也许龟裂，将不足格的清除在外。
这个措施很简单明白。便是把一整块铝箔，切割成几多小块，使其适当电容制造的必要。
电容外部的引脚并不是直连接到电容内部，而是经过内引线与电容内部连结的。因此，在这一步当中我们就必要将阳极和阴极的内引线，与电容的外引线经过超声波键正当连结在一起。外引线通常采纳镀铜的铁线也许氧化铜线以削减电阻，而内引线则直接采纳铝线与铝箔直接相连。大众注意这些小小的措施无一过错细密加工要求很高。

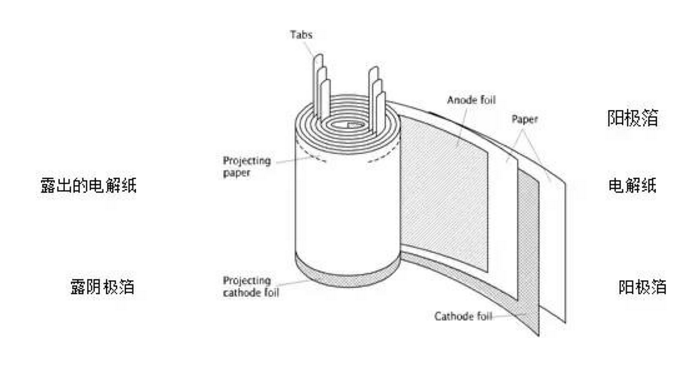

电容中的电解液并非直接灌进电容，呈液态浸泡住铝箔，而是经过吸附了电解液的电解纸与铝箔层层贴合。这当中，选用的电解纸与平凡纸张的配方有些分歧，是呈微孔状的，纸的外观不及有杂质，不然将影响电解液的身分与性能。而这一步，便是将没有吸附电解液的电解纸，和铝箔贴在一块，然后卷进电容外壳，使铝箔和电解纸形成近似“101010”的隔断状态。
当电解纸卷绕完毕之后，就将电解液灌进去，使电解液浸渍到电解纸上。随着电解液配方的革新以及电解纸制造技能的提拔，目前铝电解液电容的ESR值也逐渐得以提拔，酿成往日的几多分之一。
这一步便是将电容表面的铝壳装配上，同时连结外引线，电容到这时已经根本成型了。
若是是那种“包皮”电容，就必要通过这一步，将电容表面包覆的PVC膜套在电容铝壳表面。不外目前运用PVC膜的电容已经越来越少，主要因为在于这种原料并分歧适环保的趋向，而和性能展现没有太大相干。
老化是电容生产的最后一步，在这个过程中，会施加一个大于额定电压但小于形成电压的直流电压，一般会在电容的额定温度下进行（也可能在其它温度甚至室温下），这个过程可以修复氧化膜的缺陷，老化是筛选早期失效的电容的一个很好手段，低的初始漏电流是有效老化的一个标志。
泄电检讨（Leakagt Current up）泄电简称（LC），泄电检讨是测出电容器加上直流电压［此电压电电容 体胶管上标识之是电压，它又叫Work Voleage（做事电压），它所经过的直流电流值的巨细，其流值愈小愈好。容量检讨：容量（电容器简称CAP），检讨的目标是在测试其值是否在许可偏差范畴内，赶过与低于皆为不足格。
3DF检讨：温度25℃频率120HZ，无极性通常1KHZ（测试条件），简略地注释：电容器在电子回路中自然会发生一种散失因素，散逸及亏损在中国字义上都是欠好的意思，它是使用三角函数里的对边求出值，DF为泰西地域所习用说法，棱角它以百分比表现“%”，tanδ为日当地区所习用说法，它以少量点表现，两者字义上一样，其值愈小愈好。 电容器在测试容量DF前应先放电，以勉因电容器自己所负有电压流入（传入）仪器而毁坏仪器。
外面检讨：亦即电容器外面形审美（选美），它务必靠我们的视觉来判别良否，原来在前方我们的每一个制程里，我们都知道什么是良品或什么是不良品，在哪时应支除，但为了防备“丧家之犬”（有些不良品未被觉察）于是有些仍需检讨外面，以防万一。
